GB/T46167-2025  压裂用柔性软管和软管组合件  规范

适用范围：适用于酸化压裂施工作业中压裂车(橇)至压裂井口之间所应用的柔性软管和软管组合件。输送介质为酸化压裂液、支撑剂、最大浓度(质量分数)30%的盐酸、液态二氧化碳、氮气等，内径为38 mm~180 mm之间,最大工作压力为103.5 MPa 和138.0 MPa,工作环境温度为-35°C~+45°C,工作介质温度为-35°C~+100°C

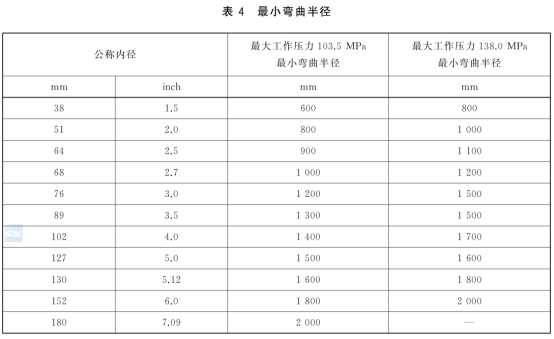

5.5最小弯曲半径



---

压裂用柔性软管和软管组合件静水压试验台

一、依据标准：GB/T46167-2025  压裂用柔性软管和软管组合件  规范

二、适用范围：适用于酸化压裂施工作业中压裂车(橇)至压裂井口之间所应用的柔性软管和软管组合件。输送介质为酸化压裂液、支撑剂、最大浓度(质量分数)30%的盐酸、液态二氧化碳、氮气等，内径为38 mm~180 mm之间,最大工作压力为103.5 MPa 和138.0 MPa,工作环境温度为-35°C~+45°C,工作介质温度为-35°C~+100°C

三、技术要求：

5.6压力性能

5.6.1静液压要求

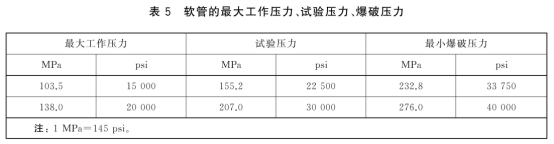

软管的最大工作压力、试验压力、最小爆破压力应符合表5的规定。



5.6.2静水压试验

将软管组合件升压至试验压力至少保压15min,再降至0MPa。软管组合件应无可见的泄漏或损坏。按GB/T9573测量，软管接头内侧自由管体的长度变化值不应超过初始长度士2%。

5.6.3泄漏试验

软管组合件在不低于试验压力下保压时间不小于4h。软管组合件应无可见的泄漏，压力损失不超过初始压力的2%。

5.6.4 爆破试验

按GB/T5563试验，软管组合件的爆破压力应符合表5的规定。

---

压裂用柔性软管和软管组合件脉冲试验台

一、依据标准：GB/T46167-2025  压裂用柔性软管和软管组合件  规范

二、适用范围：适用于酸化压裂施工作业中压裂车(橇)至压裂井口之间所应用的柔性软管和软管组合件。输送介质为酸化压裂液、支撑剂、最大浓度(质量分数)30%的盐酸、液态二氧化碳、氮气等，内径为38 mm~180 mm之间,最大工作压力为103.5 MPa 和138.0 MPa,工作环境温度为-35°C~+45°C,工作介质温度为-35°C~+100°C

三、技术要求：

5.7 脉冲试验

软管组合件内的流体温度应不低于100°C且不高于106°C，脉冲压力试验的压力上限不应小于最大工作压力，压力脉冲的振幅至少应为最大工作压力的90%。压力升降的一个压力循环持续的时间不应超过5min。软管组合件应承受至少1000次脉冲，在达到规定的脉冲次数之前，软管组合件应无可见泄漏

---

压裂用柔性软管和软管组合件压力循环试验台

一、依据标准：GB/T46167-2025  压裂用柔性软管和软管组合件  规范

二、适用范围：适用于酸化压裂施工作业中压裂车(橇)至压裂井口之间所应用的柔性软管和软管组合件。输送介质为酸化压裂液、支撑剂、最大浓度(质量分数)30%的盐酸、液态二氧化碳、氮气等，内径为38 mm~180 mm之间,最大工作压力为103.5 MPa 和138.0 MPa,工作环境温度为-35°C~+45°C,工作介质温度为-35°C~+100°C

三、技术要求：

5.8 压力循环试验

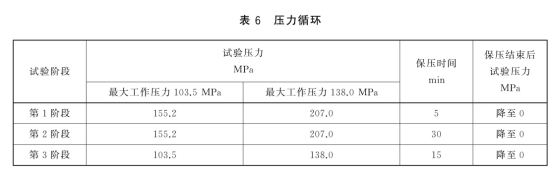

软管组合件按表6的规定进行压力循环试验，软管组合件应符合以下要求:

a)试验压力保压期间，每个阶段的压力降应不大于2%;

b) 试验期间每个阶段都应无可见的泄漏和损伤;

c)长度为6.0m及以下的软管，在第三阶段最大工作压力下长度变化应在65mm±0.01L(L为软管组合件长度)范围内;长度为6.0m以上的软管，在第三阶段最大工作压力下长度变化应在软管长度的±2%。



---

压裂用柔性软管和软管组合件弯曲试验机

一、依据标准：GB/T46167-2025  压裂用柔性软管和软管组合件  规范

二、适用范围：适用于酸化压裂施工作业中压裂车(橇)至压裂井口之间所应用的柔性软管和软管组合件。输送介质为酸化压裂液、支撑剂、最大浓度(质量分数)30%的盐酸、液态二氧化碳、氮气等，内径为38 mm~180 mm之间,最大工作压力为103.5 MPa 和138.0 MPa,工作环境温度为-35°C~+45°C,工作介质温度为-35°C~+100°C

三、技术要求：

5.9室温弯曲试验

在最大工作压力和室温下，按软管最小弯曲半径对软管组合件弯曲100次，至少弯至90°。试验期间软管组合件应无可见的泄漏、无可见损伤或扭结。

5.10 低温弯曲试验

排空的软管组合件在低于-35°C或指定的更低的工作温度下放置24h后，在低于-35°C或指定的更低的工作温度的试验温度下，按软管最小弯曲半径对软管组合件弯曲100次，至少弯至90°。试验期间软管组合件应无可见的裂纹、损伤或扭结等异常现象。

---

压裂用柔性软管和软管组合件防火试验机

一、依据标准：GB/T46167-2025  压裂用柔性软管和软管组合件  规范

二、适用范围：适用于酸化压裂施工作业中压裂车(橇)至压裂井口之间所应用的柔性软管和软管组合件。输送介质为酸化压裂液、支撑剂、最大浓度(质量分数)30%的盐酸、液态二氧化碳、氮气等，内径为38 mm~180 mm之间,最大工作压力为103.5 MPa 和138.0 MPa,工作环境温度为-35°C~+45°C,工作介质温度为-35°C~+100°C

三、技术要求：

5.11 防火试验

按附录C进行防火试验，软管组合件在最大工作压力下，同时在704°C的外部温度下，持续保持30min无泄漏。如果在30min的火焰暴露时间内或在冷却至环境温度的时间内样品发生爆破，则应视为防火试验不合格。
